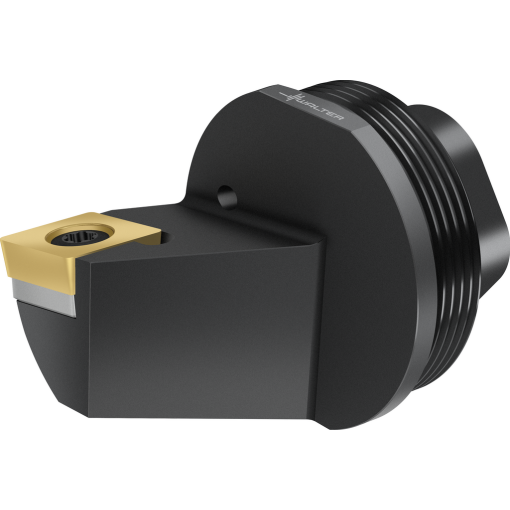

Replaceable head – screw clamping Q...-SCLC
SCLCL-QUADFIT-INNEN
QuadFit
For Accure·tec boring bars
-
EAN-code: 0636355914Orthogonal rake angleγ0 DegFunctional widthf17 mmConnection size coded 1Q25Functional lengthl 420 mmInclination angleλ s-3 DegMinimum hole diameterD min32 mm
-
EAN-code: 0560309914Orthogonal rake angleγ0 DegFunctional widthf22 mmConnection size coded 1Q32Functional lengthl 432 mmInclination angleλ s-2 DegMinimum hole diameterD min40 mm
-
EAN-code: 0560311914Orthogonal rake angleγ0 DegFunctional widthf22 mmConnection size coded 1Q32Functional lengthl 432 mmInclination angleλ s-8 DegMinimum hole diameterD min40 mm
-
EAN-code: 0560313914Orthogonal rake angleγ0 DegFunctional widthf27 mmConnection size coded 1Q40Functional lengthl 432 mmInclination angleλ s-2 DegMinimum hole diameterD min50 mm
-
EAN-code: 0560315914Orthogonal rake angleγ0 DegFunctional widthf27 mmConnection size coded 1Q40Functional lengthl 432 mmInclination angleλ s-8 DegMinimum hole diameterD min50 mm
-
EAN-code: 0560317914Orthogonal rake angleγ0 DegFunctional widthf32 mmConnection size coded 1Q50Functional lengthl 432 mmInclination angleλ s-2 DegMinimum hole diameterD min63 mm
-
EAN-code: 0560319914Orthogonal rake angleγ0 DegFunctional widthf32 mmConnection size coded 1Q50Functional lengthl 432 mmInclination angleλ s-9 DegMinimum hole diameterD min63 mm
