2320763-UNJF7/8

P-TR-PTEX-2121763-ZV-ACN-P-01 kuva

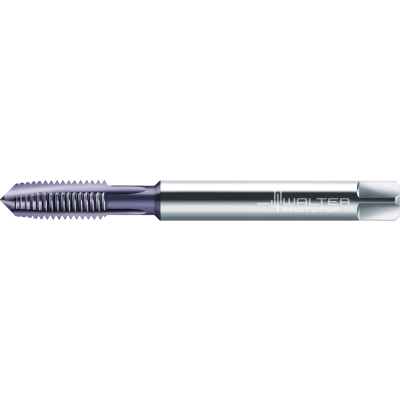

Walter Tools 2320763-UNJF7/8
HSS-E-PM-läpikierretappi

NEW 2024

EAN-koodi: 4063465897611

P-Tr-Through-Holes-Icon

Tr-Profil-UNJF-Icon

Tr-1400-700-Nmm2-Icon

Tr-Anschnitt-B3-5-5-Icon

Ulkohalkaisija pyöristetty Suositellaan emulsion kanssa

P

M

K

N

S

H

O

ALV 0% 375,00 €

Tarkistetaan saatavuutta

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Kysy tuotteesta

Liitteet

handbook prototyp threading 2012 en (pdf)

Tekniset tiedot

P-TR-PTEX-20217-ZV-D-01

Kuvaus Symboli Arvo

Kiinnityshalkaisija

d₁

18

Toimintapituus

l₁

125 mm

käyttöalan pituus

l₉

17 mm

käyttökelpoinen pituus

l₃

78 mm

Lastu-urien määrä

N

4

Työkalun nimike

Nimike

2320763

Kierteen koko

D_N

22,225

Kierteen koko

D_N-P

UNJF 7/8-14

Terän pituus

L_c

30 mm

Kiinnitysleveys

14,5 mm

Yhteensopivat tuotteet

Adapterit

W A A331 P 01

A331.0

Kierretapin pikavaihtopidin

W-A-C340-P-01

C340-ER40

ER-holkki kierteitykseen, DIN 6499

W A 391 14 CAPTO P 01

391.14-CAPTO

ER-holkki-istukka, ISO 26623-1 (Capto)

W A AB035 S40 ER20 120 P 01

AB035-S

Kierteitysistukka – synkronoitu, DIN 69871 (SK) AD

W A AB035 J40 ER20 110 P 01

AB035-J

Kierteitysistukka – synkronoitu, JIS B 6339 (MAS-BT) AD

W A AB035 H63 ER20 108 P 01

AB035-H

Kierteitysistukka – synkronoitu, DIN 69893 (HSK-A)

W A AB035 C6 ER20 105 P 01

AB035-C

Kierteitysistukka – synkronoitu, ISO 26623-1 (Capto)
