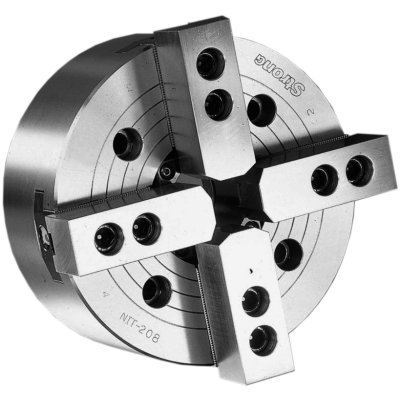

4-leukainen voimaistukka DIN 55026
T9-NIT-215A11
EAN-koodi: 4049794025246
4-leukainen voimaistukka keskireiällä - 1,5 x 60°
Toimitukseen sisältyy 1sarja perusleukoja ja pehmeät päällileuat, kiinnitysruuvit sekä vetomutteriaihion.
ALV 0%
9594,10 €
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Tekniset tiedot
Kuvaus
Symboli
Arvo
Paino
WT
150 kg
Ulkohalkaisija
Ø A
381 mm
Standardi
DIN 55026
Korkeus ilman leukoja
B
149 mm
Pulttiväli
D
43 mm
Laipan paksuus
E
22 mm
Keskityshalkaisija
Ø F
196,869 mm
Keskityshalkaisija
Ø C (H6)
300 mm
Reikäpiirin halkaisija
Ø H
235 mm
Kierteen pituus
J
28 mm
Reikäpiirin kierre
K
6xM20
Keskireiän halkaisija
Ø L
117,5 mm
Keskityssyvyys
M
6 mm
N max.
82 mm
O max.
46,75 mm
O min.
13,75 mm
P min.
6 mm
Hammastuksen korkeus
Q
5 mm
T-uran nimellismitta
R
24 mm
Vetomutterin pituus
S
43 mm
Leuan leveys
T
62 mm
Kierteen koko
U max
M130x2
Halkaisija
Ø W
139 mm
